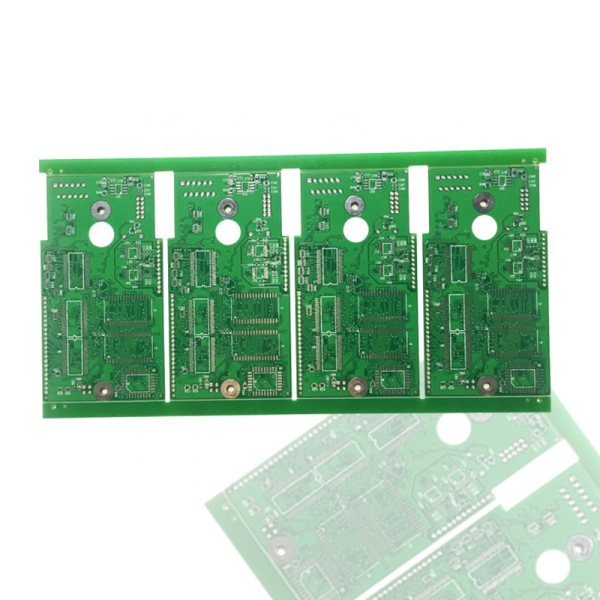

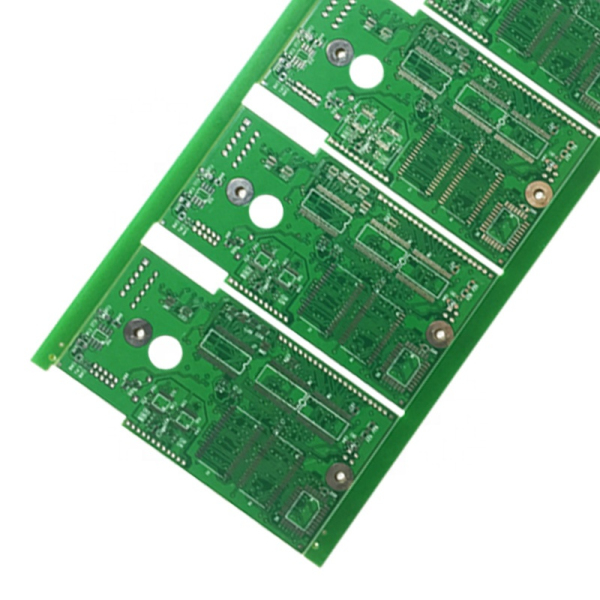

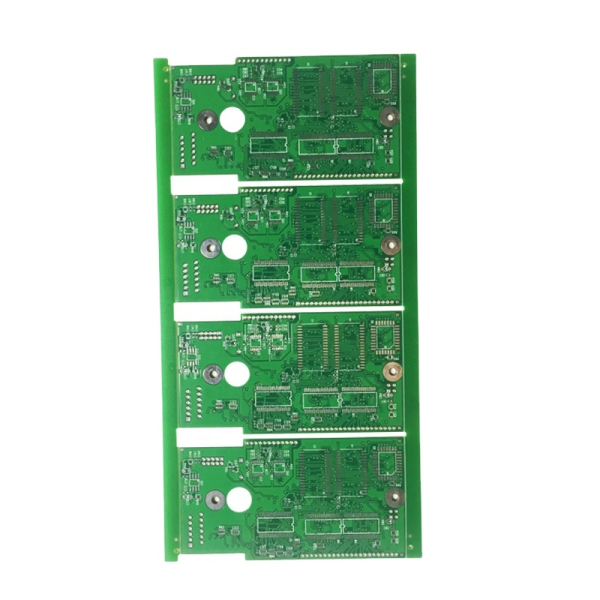

Tablero del PWB del módulo de la cámara CCTV 94Vo FR4

¿Qué es un PCB rígido-flexible?

Diseñe un robot con una placa PCB rígida sin considerar la protección de la PCB contra fallas de vibración causadas por resonancia mecánica. Estas fallas pueden causar problemas graves, como aisladores y condensadores agrietados, desconexión de componentes electrónicos, trazas discontinuas de PCB, grietas en las juntas de soldadura, delaminación de PCB, cortocircuitos eléctricos y desconexión del cilindro de revestimiento a la almohadilla. Para eliminar estas fallas, se requiere una placa de circuito impreso Rigid-Flex Board.
Una placa de circuito impreso en la que un sustrato de circuito rígido y un sustrato de circuito flexible se laminan juntos para soldar componentes en una parte rígida y usan una parte doblada en lugar de una conexión por cable. La parte rígida puede ser como una PCB rígida tradicional, en la que los componentes electrónicos se pueden soldar en ambos lados de la placa de circuito y se pueden realizar conexiones multicapa, mientras que la parte flexible se puede conectar en múltiples capas, pero los componentes electrónicos pueden ser soldado en él, porque la parte flexible se usa para conectar solo entre las partes rígidas del circuito.
La eliminación del conector del diseño introduce las siguientes propiedades en el circuito:
Transmisión de señal de una parte a otra sin pérdida ni fluctuación (ruido)
Elimina problemas de conexión como contactos fríos
Libera espacio y reduce el peso
El circuito es a prueba de vibraciones y se puede instalar en aplicaciones con partes móviles.

Grupos de Producto : Tablero FR4 de 0-18 capas > Circuitos de controlador de motor de 8 capas.
